Инструкция по установке эмулятора ESL

Инструкция по установке эмулятора ESL Мерседес, Фольксваген

Устройство имитирует работу электронного замка рулевого управления (ESL) в автомобиле. Чтобы подключить его, действуйте, как описано ниже.

1. Чтобы найти правую втычку, снимите крышку под рулем – в зоне регулировки руля есть три винта, которые нужно открутить и снять крышку над ногами водителя.

2. Эмулятор должен быть подключен вместо ESL согласно схеме соответствующей модели автомобиля:

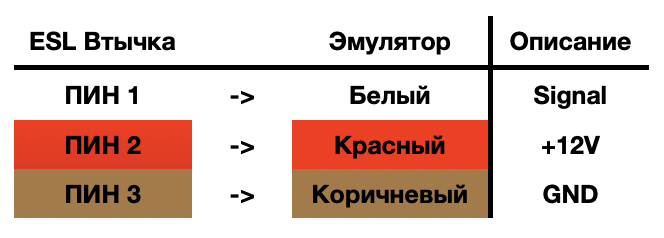

Мерседес W202, W208, W210:

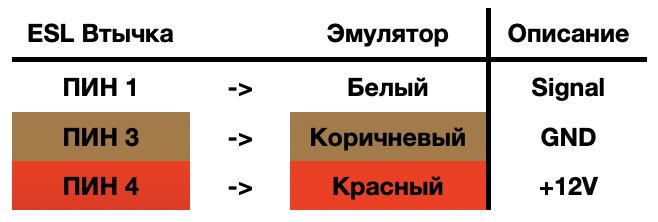

Мерседес W203:

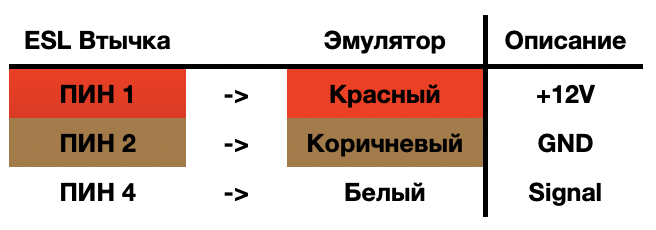

Мерседес W209, W211, W639:

Иногда в W211 красный провод следует подключать вместо
ПИН 4. Если подключение к ПИН 2 не работает, подключите красный провод вместо ПИН 4.

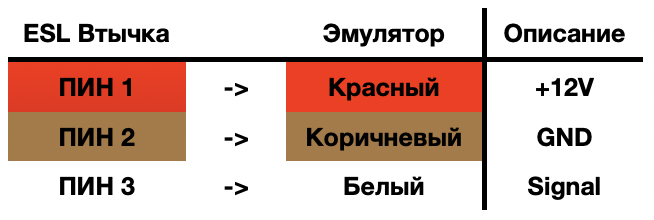

Мерседес Sprinter, Фольксваген Crafter:

Мерседес W169:

3. После подключения эмулятора попробуйте повернуть ключ.

Индикаторы эмулятора означают:

– зеленый – правильная связь
– голубой – блок питания

Эмулятор должен быть подключен квалифицированным специалистом.
